3WPSH-500D型生测喷雾塔

来源: 作者:Admin 时间:2011-06-23
【字体:

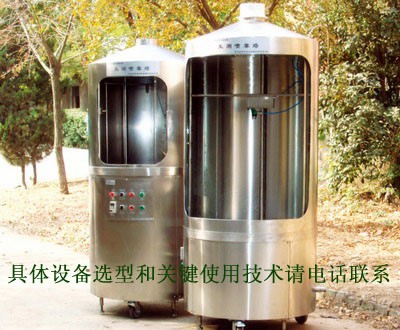

3WPSH-500D型生测喷雾塔、3WPSH-500Epotter喷雾塔





3WPSH-500D型生测喷雾塔和3WPSH-500Epotter喷雾塔是专门为满足农药生物测定的需要而设计的。系统以最佳喷雾方式、简捷快速地对作物进行微量精确定量均匀喷雾,农药在作物靶标上的喷雾沉积量均匀一致,测试数据重复性、同一性强,提高生效检测数据的可靠性。整体密封性能好,对操作人员无任何农药污染,且具有自清洗能力。该系统已获国家实用新型专利(专利号:ZL98 2 42719.0)。

3WPSH-500D型生测喷雾塔(如图1所示)是以液力喷雾方式对作物以多种不同喷雾角度(如顶喷、底侧喷和顶底共喷)进行立体旋转均匀喷雾。系统设立了两组喷雾升降机构和喷雾旋转台。旋转台转速由变频调速器控制来实现旋转台的无级调速。升降机构可控制喷头的高度升降,使用时可根据实际需要进行喷雾高度调节。

3WPSH-500Epotter喷雾塔(如图2所示)是以气液二相喷雾方式(potter喷雾法)对作物进行微量精确定量均匀喷雾,系统同样设立了喷雾升降机构和喷雾旋转台。



1、旋转台
2
、底侧喷头
3、密闭可视窗
4、清洗喷头
5、顶喷头
6、喷头升降机构
7
、加药口

图1 3WPSH-500D
  生测喷雾塔示意图



1、旋转台
2
、喷头升降机构
3、密闭可视窗
4、清洗喷头
5、气雾喷头
6、吸药口

图2 3WPSH-500E
 potter喷雾塔示意图







主要技术参数:

1. 电源:   单相  1.0KW   220V  50HZ

2. 外形尺寸:1800×φ800mm(高×直径),总重量为120kg

3. 设备采用全封闭304不锈钢结构,上部喷雾密封可视,

4.可视窗:550×500mm(高×宽)

5.顶部设有排风口,排风口直径:150mm

6.具有自动排风和自清洗功能。

7.旋转台直径:φ500mm

8旋转速度:620 /分,无级可调

9. 喷雾方式:顶部喷雾、底部喷雾和顶底共同喷雾三种喷雾形式

10.顶喷头升降高度调节范围:150mm

11.底侧喷头升降高度调节范围:50mm

12..喷雾形式:

3WPSH-500D型采用液力喷雾

雾滴中径:70微米。

最小可喷药液量:20ml

压力药罐:304不锈钢,耐压0.8MPa以上,保证施液量计量准确,残液量小于0.1ml



3WPSH-500E型采用气力喷雾

雾滴中径:30微米。

最小可喷药液量:2ml

残液量:0



研制单位:农业部南京农业机械化研究所

地址:南京市中山门外柳营100

联系电话、传真:(02584346226  13382792588

人:张
